Detaljan opis
Kompletna osnova za OEM usklađenu statičku ADAS kalibraciju

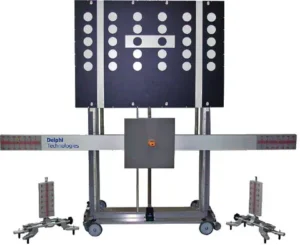

Delphi CRC-150 je profesionalna baza za statičku kalibraciju podržanih kamera i radara. Koristi se kada proizvođačka procedura zahteva tačno pozicioniranje vozila, rama, mete ili reflektora pre pokretanja kalibracije dijagnostičkim alatom.
Kalibracija može biti potrebna posle zamene vetrobrana, kamere ili radara, popravke karoserije, rada na geometriji ili vešanju i drugih zahvata koji menjaju položaj senzora. Preskakanje obavezne kalibracije može uticati na rad sistema pomoći vozaču.
Baza uključuje glavni ram sa bočnim pomeranjem, horizontalnu gredu sa dva fiksna lasera, samocentrirajuće stege, merne skale i trake, ogledala, linijski laser, TFR-2 radarski reflektor sa laserskim meračem, rails sistem i kutiju za dodatke.
Target board table biraju se prema proizvođačima koje radionica servisira. CRC-150 je modularan sistem: kupujete preciznu osnovu, starter set najčešćih meta i kasnije dodajete pojedinačne table.
Da li je ovo pravi izbor?
Za radionicu koja uvodi OEM usklađenu statičku kalibraciju prednjih kamera i radara na više marki vozila.
Šta treba proveriti
CRC-150 Base Kit je kompletna kalibraciona baza, ali grafičke target table zavise od proizvođača vozila. Starter set ili pojedinačne table dodaju se prema planiranoj pokrivenosti.
Funkcije i mogućnosti
Statička kalibracija
Precizno pozicioniranje vozila, rama i odgovarajuće mete omogućava kalibraciju podržanih kamera i radara prema proceduri proizvođača.
OEM usklađen postupak
Merenje i postavljanje opreme prati vrednosti i korake koje propisuje proizvođač konkretnog vozila.
Lasersko poravnanje
Fiksni i linijski laseri, merne skale i stege pomažu da se sistem pravilno centrira u odnosu na vozilo.
Kamera i radar
Sistem se proširuje odgovarajućim target board tablama i TFR-2 radarskim reflektorom prema senzoru koji se kalibriše.
Rad posle popravke
Kalibracija može biti potrebna posle zamene vetrobrana ili senzora, radova na karoseriji, geometriji ili vešanju.
Modularno proširenje
Starter i pojedinačne mete omogućavaju da radionica gradi pokrivenost prema markama i modelima koje najčešće servisira.
Tok jedne statičke ADAS kalibracije
Tačne udaljenosti i koraci zavise od proizvođača; CRC-150 omogućava da ih tehničar ponovljivo postavi.
-
Potvrdite razlog
Proverite da li procedura vozila zahteva kalibraciju posle konkretnog servisa, zamene ili popravke.
-
Pripremite vozilo
Podesite pritisak, opterećenje i geometriju prema proizvođačkim uslovima.
-
Poravnajte CRC-150
Koristite stege, lasere, merne skale i propisanu udaljenost da ram bude tačno u odnosu na vozilo.
-
Postavite metu
Izaberite target board ili radar reflektor i postavite ga na propisanu visinu i položaj.
-
Pokrenite i dokumentujte
Pokrenite proceduru dijagnostičkim alatom, proverite rezultat i sačuvajte izveštaj.
Sadržaj paketa
- Glavni ram sa bočnim pomeranjem
- Horizontalna greda sa dva fiksna lasera
- Dve samocentrirajuće stege za točkove
- Merne skale, ogledala i merne trake
- Linijski laser
- TFR-2 radarski reflektor sa laserskim meračem
- Rails sistem za pomeranje meta
- Kutija za dodatnu opremu
